Flexrohr – Einbauhinweise & Montageratgeber
Die Reparatur des Abgassystems ist in vielen Fällen wirtschaftlich sinnvoll – vorausgesetzt, Auswahl und Montage des Flexrohrs stimmen. Hier finden Sie die wichtigsten Hinweise für einen fachgerechten Einbau sowie dokumentierte Fehlerbeispiele aus der Praxis.
1. Die richtige Größe wählen
Bei der Auswahl eines neuen Flexrohrs müssen sowohl Durchmesser als auch Länge exakt zum Fahrzeug passen. Ein zu kurzes Flexrohr oder ein falscher Durchmesser kann das Abgassystem nicht ausreichend vor Motorvibrationen schützen und führt häufig zu erhöhten Geräuschemissionen.
| Auspuffrohr am Fahrzeug (Außen-Ø) | Passendes Flexrohr | Innen-Ø des Flexrohrs |
|---|---|---|
| 50 mm | 50 mm | rund 50,6 mm |
| 60 mm | 60 mm | rund 60,6 mm |
| 64 mm | 64 mm | rund 64,6 mm |
Beispielhafte Größen. Das Prinzip gilt für alle Durchmesser: Die Bezeichnung des Flexrohrs entspricht dem Außendurchmesser des Auspuffrohrs, nicht dem gemessenen Innenmaß des Flexrohrs.
2. Material und Konstruktion
Hochwertige Materialien und die innere Struktur des Flexrohrs sind entscheidend für Funktionssicherheit und Lebensdauer. Unsere Flexrohre bestehen aus korrosionsbeständigem Edelstahl und verfügen über eine mehrlagige Konstruktion: Der innenliegende Balg sorgt für die nötige Flexibilität, während der zusätzliche verstärkende Metallschlauch (Interlock) zu zuverlässigem Betrieb und langer Lebensdauer beiträgt.
Welche Bauform welchen Schichtaufbau hat, steht in den Technischen Informationen zu Flexrohren.
3. Immer denselben Flexrohrtyp verwenden
Automobilhersteller setzen je nach Fahrzeug unterschiedliche Flexrohrtypen ein. Zunehmend verbreitet ist der Typ Meshed (mit feiner Netzstruktur), der dank seiner Bauweise Motorvibrationen besonders effizient verteilt. Beim Austausch muss immer darauf geachtet werden, dass das defekte Flexrohr durch ein Exemplar desselben Typs ersetzt wird.
4. Checkliste vor dem Einbau
Bevor ein neues Flexrohr montiert wird, sollten folgende Punkte geprüft werden. Mängel an diesen Komponenten können die Lebensdauer des neuen Flexrohrs erheblich verkürzen:
5. Richtig einschweißen – so geht’s
Die korrekte Schweißverbindung ist entscheidend für eine dichte und dauerhafte Montage. Beachten Sie folgende Schritte:
6. Fehlerbeispiele aus der Praxis
Die folgenden dokumentierten Reklamationsfälle zeigen typische Montagefehler und deren Folgen.

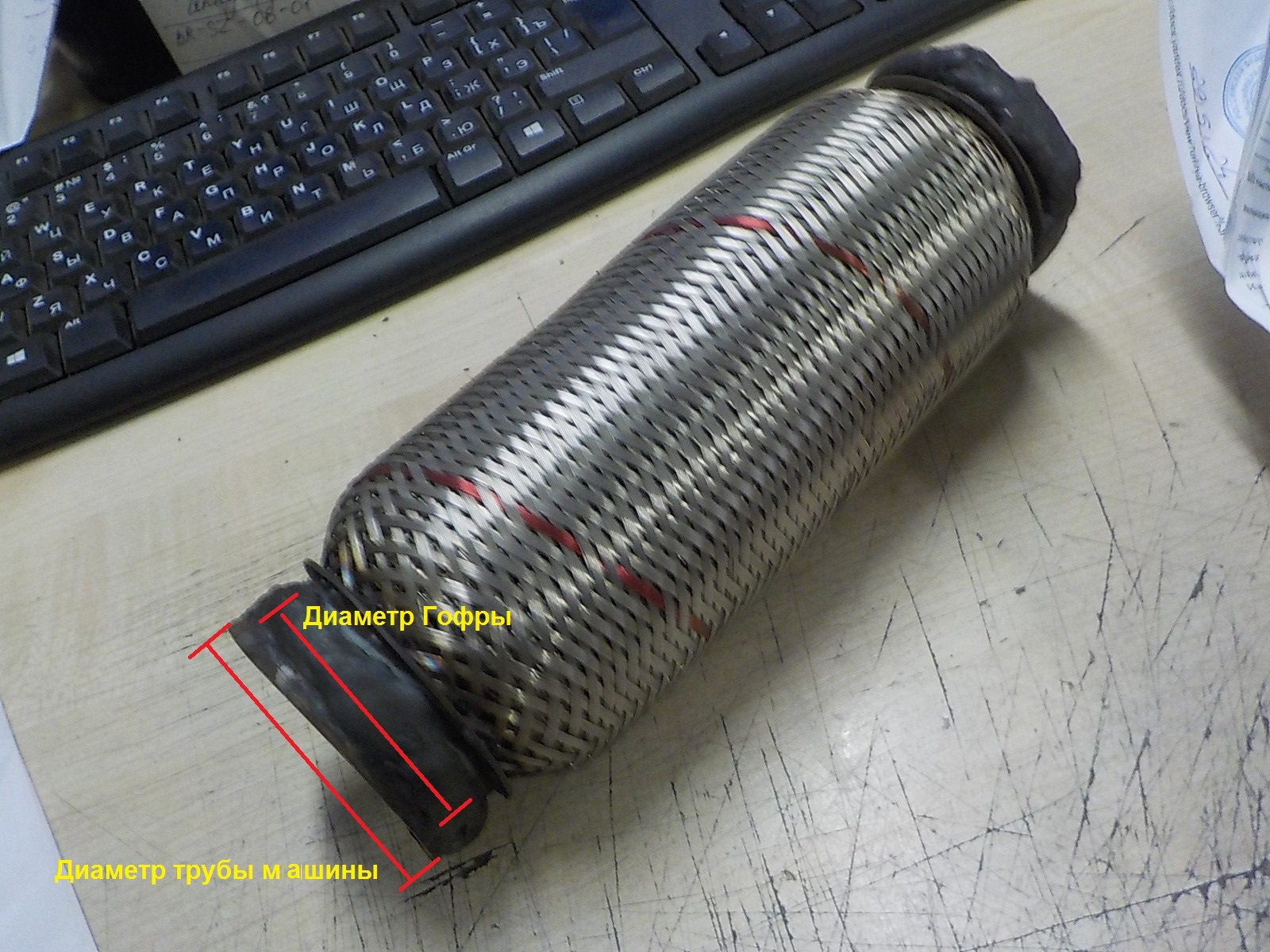

Gasaustritt durch falschen Durchmesser

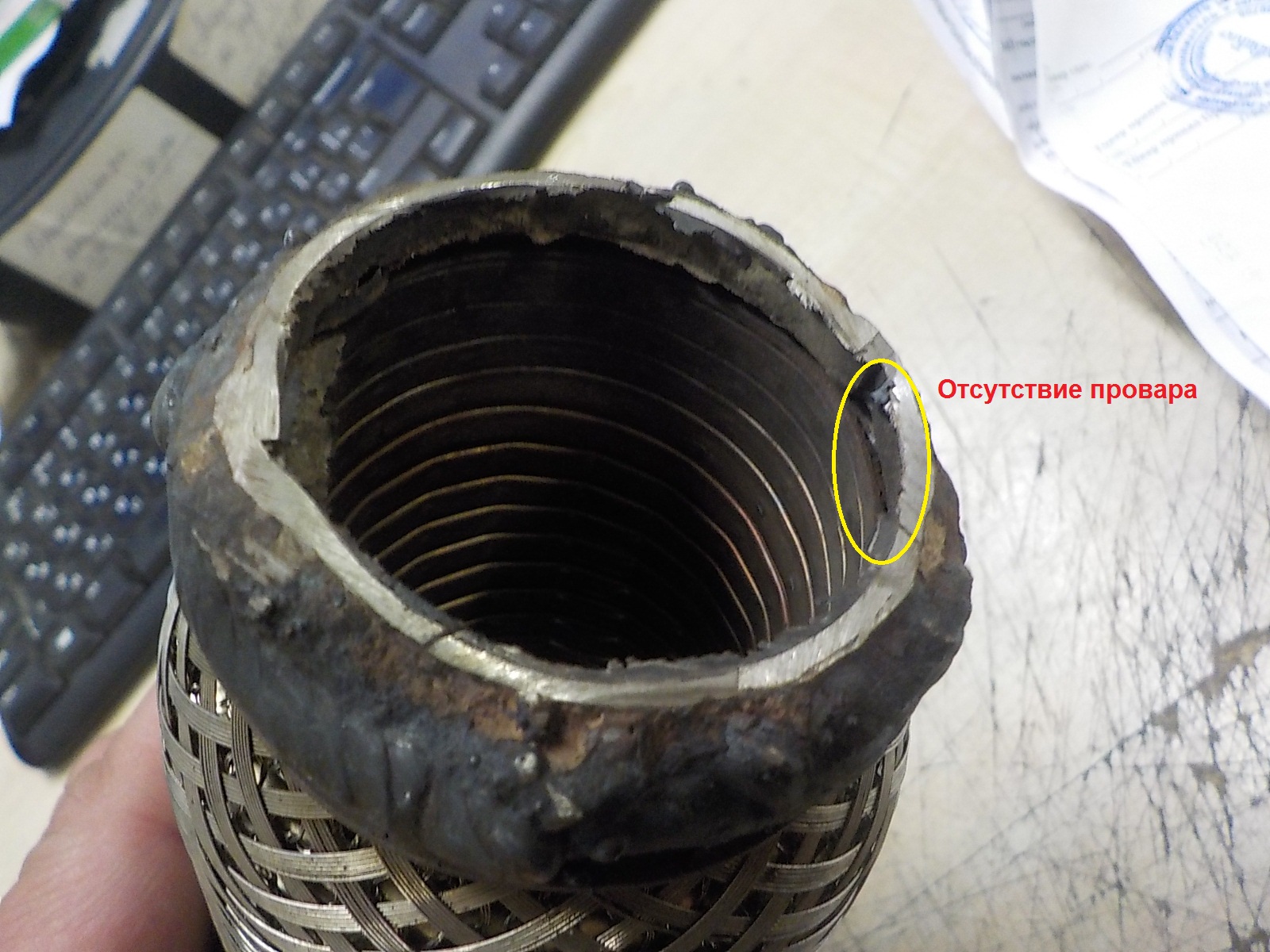

In diesem Fall betrug der Außendurchmesser des Auspuffrohrs am Fahrzeug 55 mm – montiert wurde jedoch ein Flexrohr mit nur 50 mm. Da das Rohr nicht in das Flexrohr eingeschoben werden konnte, wurde stumpfgeschweißt. Die Folge: Nicht alle Lagen wurden durchgeschweißt, die Verbindung war undicht, und Abgase traten am Anschweißkragen aus.
Fazit: Ein falsch ausgewähltes Produkt und mehrere unterlassene Arbeitsschritte führten zur fehlenden Dichtheit. Die Lagen des Flexrohrs hätten vor dem Einbau zunächst untereinander verschweißt und erst danach mit dem Rohr verbunden werden müssen.

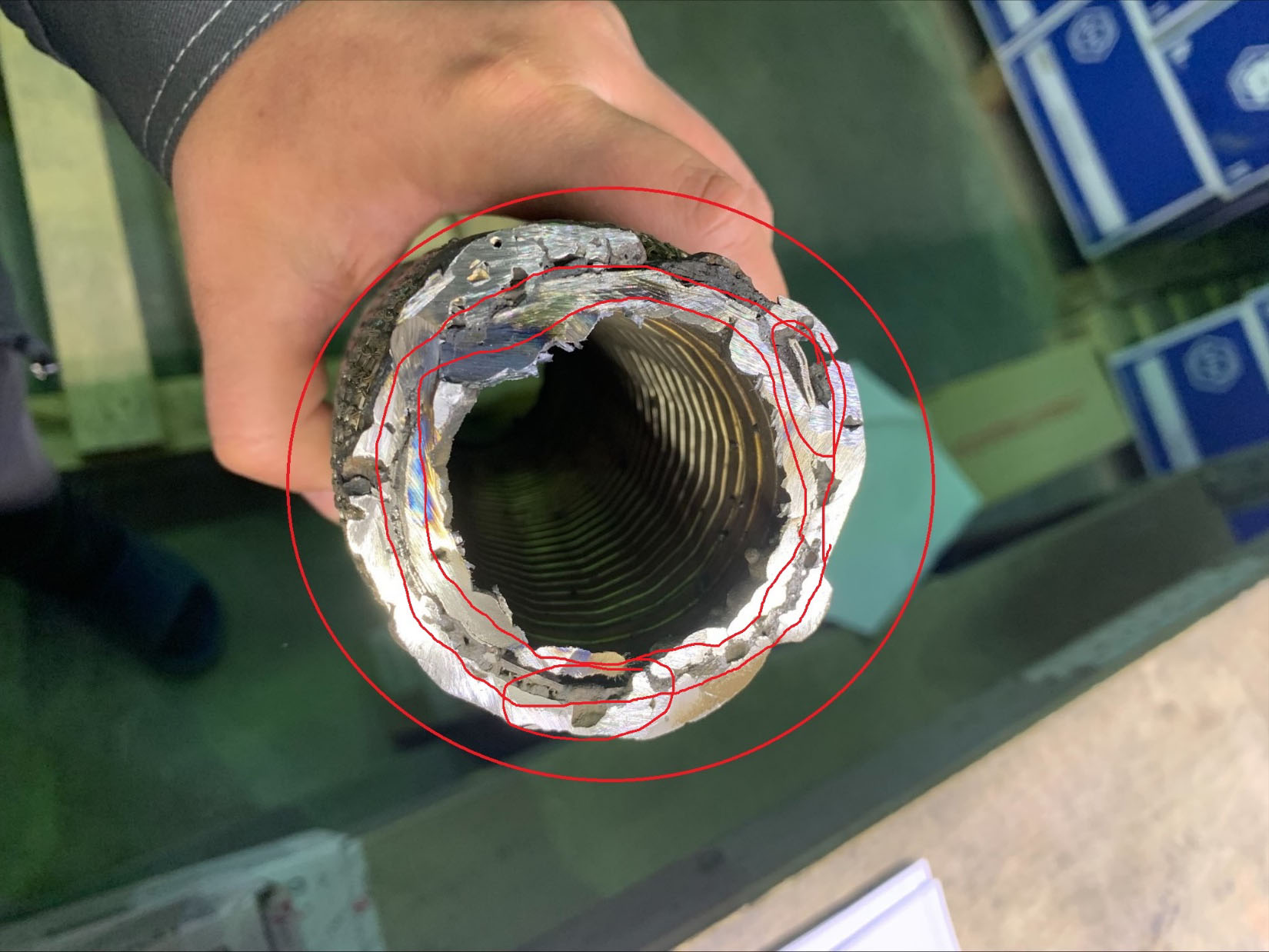

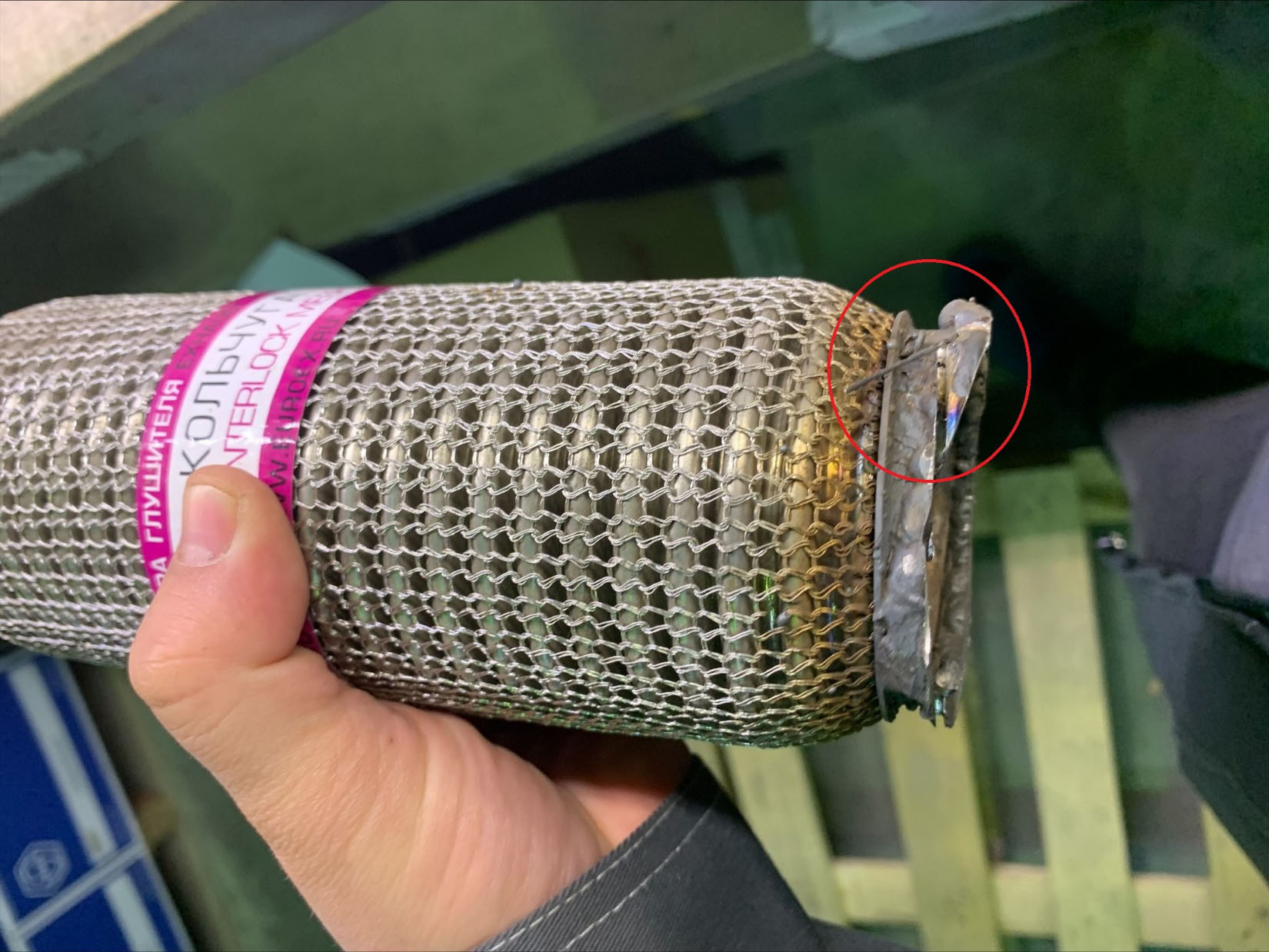

Gasaustritt durch unsachgemäße Schweißarbeit
Hier wurde der Austausch des Flexrohrs handwerklich mangelhaft ausgeführt. Die Dokumentation zeigt mehrere schwerwiegende Fehler: Schweißdraht in den Nähten, eine unprofessionelle, mehrlagig aufgeschweißte Nahtausführung sowie nicht durchgeschweißte Lagen mit Hohlräumen und Lunkern.
Infolge der unsachgemäßen Montage ist das Flexrohr durchgebrannt und undicht geworden.

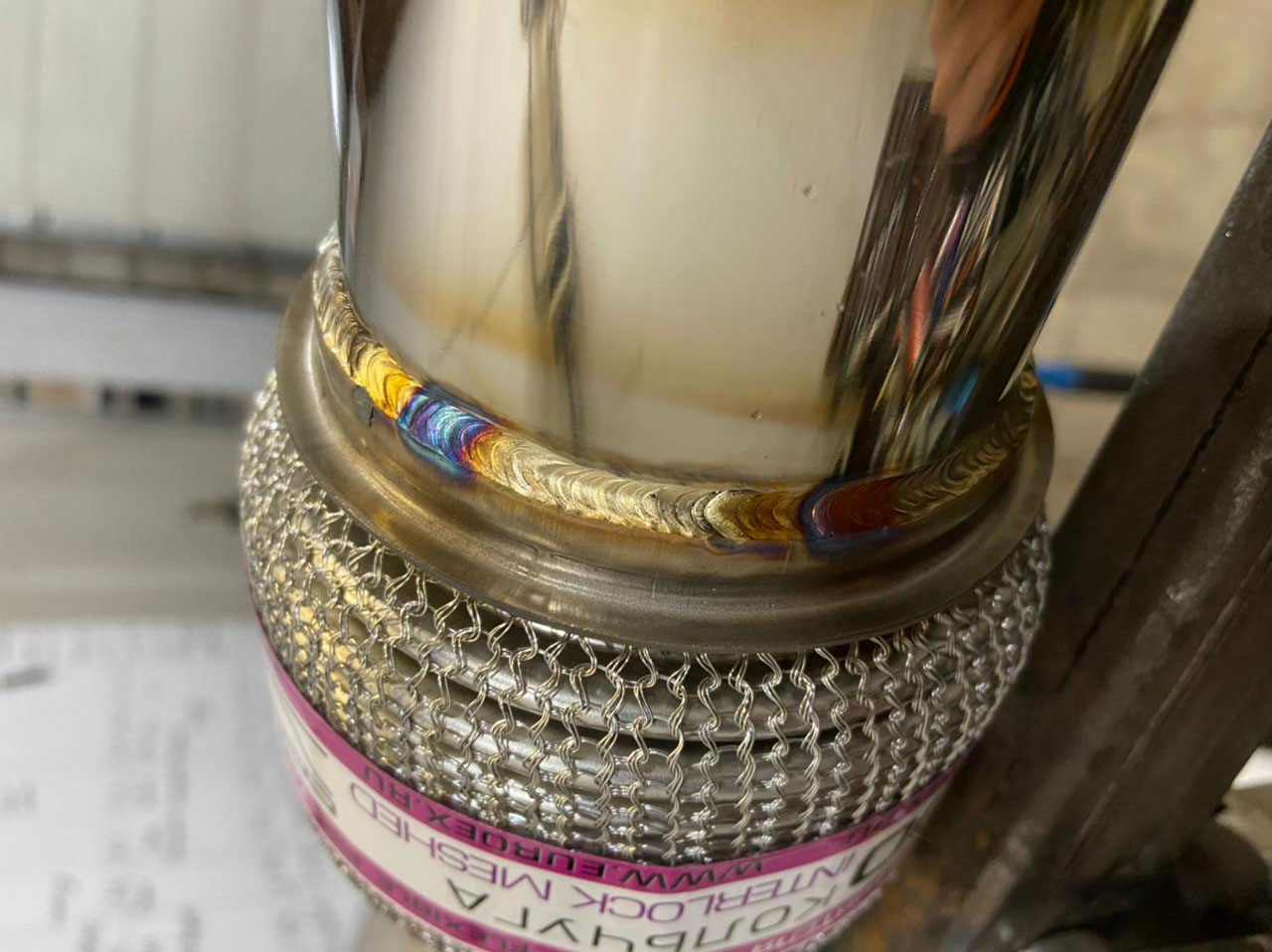

Fachgerechte Schweißnaht am Flexrohr
Eine korrekt ausgeführte Montage zeigt eine gleichmäßige, umlaufende Schweißnaht, bei der alle Lagen des Flexrohrs sauber mit dem Auspuffrohr verbunden sind – ohne Hohlräume, Lunker oder überschüssigen Schweißdraht.
Wie diese Seite zu lesen ist
Diese Seite fasst allgemeine Hinweise und dokumentierte Fehlerbilder aus der Praxis zusammen. Sie ist eine Orientierungshilfe und keine Montageanleitung für ein bestimmtes Fahrzeug; sie ersetzt weder die Vorgaben des Fahrzeugherstellers noch die Beurteilung des Einzelfalls. Auswahl, Ausführung und Prüfung der Reparatur liegen beim ausführenden Fachbetrieb. Maßgeblich für die Bestellung sind die Angaben im jeweiligen Artikel.
Die abgebildeten Fälle stammen aus Reklamationen, die uns vorgelegen haben. Sie zeigen, was im jeweiligen Fall schiefgelaufen ist, und lassen sich nicht ohne Weiteres auf andere Einbausituationen übertragen.
